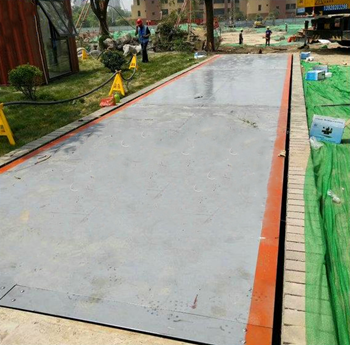

松江電子汽車衡
高精度汽車衡的制作方法：

汽車衡包括面板，面板背面等間距平行焊接有U型梁，面板兩端U型梁的外側焊接有槽鋼。U型梁之間橫向平行焊接有加強筋板，U型梁凹口處垂直焊接有端部封板，端部封板底部焊接有傳感器支撐梁，壓力傳感器以螺桿、螺帽配合形式倒裝裝配在傳感器支撐梁底部。通過加強秤體強度，確保了汽車衡秤體對傳感器承重傳力的可靠性，整體剛性好、強度高，抗扭和抗側向力能力強，大幅提升產品結構的集成裝配精度，實現汽車衡的高精度、高可靠性運行。

電子汽車衡是由承重傳力結構(秤體)、稱重計量設備(壓力式傳感器)、與稱重?cái)?shù)據顯示器(儀表)組成。由于汽車衡長期頻繁受到上下重載汽車沖擊和大噸位的負載壓力，秤體的主梁強度和與壓力傳感器的集成裝配精度對汽車衡整體稱量精度起著決定性作用。現有的汽車衡制造企業普遍忽視秤體強度對汽車衡稱量精度及穩定性的重要影響，產品均采用U型梁結構作為秤體承重梁，而U型梁系將鋼板經機械折彎成U形，破壞了鋼板內部結構，降低了鋼板的結構強度，采用該U型梁結構的汽車衡秤體使用時間***長往往出現變形(包括下凹、彎曲、焊縫斷裂)，秤體的變形導致承重時向傳感器傳力出現偏差、集成精度下降(分度值通常為20kg)，產品可靠性不高，更難以滿足高精度場合的稱重要求。

為了解決現有汽車衡的缺點，提供了***種高精度汽車衡，確保了汽車衡秤體對傳感器承重傳力的可靠性，整體剛性好、強度高，抗扭和抗側向力能力強，精度高。

·包括面板，面板背面等間距平行焊接有U型梁，U型梁凹口處垂直焊接有端部封板，端部封板底部焊接有傳感器支撐梁，傳感器支撐梁下部連接有壓力傳感器。

·面板兩端U型梁的外側焊接有槽鋼。

·U型梁之間橫向平行焊接有加強筋板。

·壓力傳感器以螺桿、螺帽配合形式倒裝裝配在傳感器支撐梁底部。

效果在于:

1、承重梁結構與秤體設計剛度大于1/1200、強度大于2.5 (安全系數)，比普通汽車衡承重能力提高50%左右，經高精度集成裝配，汽車衡稱量精度可由分度值20kg提高至分度值0.5?Ikg

2、精度(分度值)達到:10噸以下0.5kg、100噸以下lkg、200T以下2kg，既可用于大噸位載重稱量，又可滿足小質量高精度稱重要求，真正實現“***衡多用”，尤其適用于稀貴金屬、化工、糧食系統等高精度計量、稱重的需求領域。
