如需上海衡意公司的(進口氣動三通切斷閥)技術參數資料，請來電索取 德***洛克進口氣動三通切斷閥,
、進口氣動三通切斷閥描述：

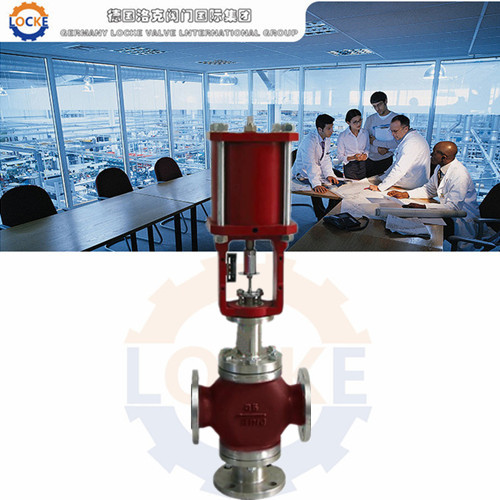

德***《LOCKE》洛克--進口氣動三通切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。
| 產品名稱 |
進口氣動三通切斷閥 |
產品型號 |
LOCKE |
| 產品品牌 |
德***《LOCKE》洛克 |
產品包裝 |
木箱 |
| 驅動方式 |
氣動 |
公稱通徑 |
DN15～DN200 |
| 連接方式 |
法蘭 |
公稱壓力 |
1.6～6.4Mpa ≤1000PSI |
| 結構形式 |
套筒式 |
適用溫度 |
-196℃～566℃ |
| 閥體材質 |
鑄鋼、不銹鋼 |
制造標準 |
德***洛克原廠標準 |
| 適用介質 |
氣體、液體及蒸汽等。 |
| 應用場合 |
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。 |
| 產品報價 |
面議，電議（歡迎來電咨詢 021-51870709） |
| 產品產地 |
德*** |
| 生產廠*** |
德***洛克閥門***際集團 |
| 指定代理 |
上海衡意流體控制（中*** 代理商及上海辦事處） |
二、進口氣動三通切斷閥技術參數及性能：
技術指標：
閥體形式 三通鑄造閥
公稱通徑 DN15～200mm
公稱壓力 PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準 GB、JB、ANSI、JIS、HG等
連接形式 法蘭式 (RF、FF)
閥蓋形式 (常溫型) 標準型
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
閥芯形式 雙導向雙座套筒型閥芯
流量特性 快開特性 主要性能參數：
公稱通徑(mm) 20 25 32 40 50 65 80 100 125 150 200
額定流量系數Kv 8 12 17 29 43 70 110 165 275 440 690
額定行程mm 8 12 20 25 40 60
有效面積cm2 100 200 400 600 1000
允許泄露量 硬密封 1.2X10-7 × 閥額定容量
軟密封 VI 、無泄露
允許壓差MPa ≤ 公稱壓力
信號壓力KPa 0 ～ 250(薄膜式)
執行機構
型 式 LOCKE系列多彈簧薄膜執行機構
膜片材料 乙丙橡夾尼龍
彈簧范圍 0.08~0.24,0.04~0.24Mpa
供氣壓力 0.28,0.30,0.35,0.40Mpa
氣源接頭 Rc1/4
環境溫度 -30~+70攝氏度
閥作用型式 氣關式或氣開式
附 件 定位器、手輪機構、氣動閥位傳送器等
性 能
泄 漏 量 符合標準ANSIB16.104IV ,小于額定CV的0.01%
回 差 3%(不帶定位器);1%(帶定位器)
線 性 正負5%(不帶定位器)。正負1%(帶定位器)
可調范圍 50:1
三、進口氣動三通切斷閥設計特點：
切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
平衡型閥內件，提高了切斷閥的許用壓差。
波紋管密封型對移動的閥桿形成完全的密封，堵 了介質外漏的可能性。
活塞式執行機構，操作力大，使用壓差大。
